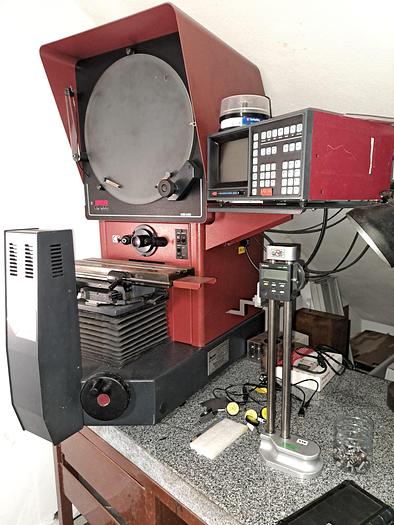

Starrett Sigma HB400

O comparador óptico de bancada horizontal HB400 oferece uma tela de 16", deslocamento rápido do eixo X de 16", deslocamento do eixo Y de 6", lentes de ajuste de baioneta de troca rápida, transferidor digital de eixo Q com medições angulares para resolução de 1'. Uma solução econólica e comprovada para medição sem contato. Ele é simples de usar e com excelente capacidade e desempenho para satisfazer uma gama excepcionalmente ampla de aplicações de inspeção dimensional e requisitos de medição complexos. No coração desses sistemas estão a ótica de precisão, iluminação excelente e um estágio de trabalho altamente preciso que se combinam para garantir imagens brilhantes e nítidas e precisão excepcional. Os modelos horizontais funcionam bem com peças que precisam ser fixadas, mantidas em um torno, ou em centros.

Tipo de Sistema: Bancada Superior

Orientação da Vista da Peça: Horizontal

 Diâmetro da tela (pol.): 16"

 Diâmetro da tela (mm): 400

 Faixa de medição X - Y (pol.): 16" x 6"

 Faixa de medição X - Y (mm): 300 (400 opcional) x 150

 Codificador de Escala de Vidro Linear nos Eixos X e Y: Padrão

 Eixo X-Y Motorizado: Opcional

 Controle CNC: Opcional

 Faixa de foco (em): 2"

 Faixa de foco (mm): 50

 Estágio de Trabalho (pol.): 21,25" x 5"

 Fase de trabalho (mm): 540 x 130

 Capacidade de carga com deflexão insignificante (lbs): 22

 Capacidade de Carga Máxima (lbs): 110

 Resolução de medição angular: 1 minuto

 Iluminação do perfil: Padrão

 Iluminação da Superfície: Padrão

 Montagem de lente de troca rápida (lentes não incluídas): Único

 Condensador de Colimação com Filtro Amarelo/Verde: Padrão

 Sistema de controle/software: QC100/200/5200, M2, M3

 Visor (dependente do sistema de controle): QC DRO, PC com tela sensível ao toque de 15,6" ou 21" ou monitor de 24"

 Detecção de borda óptica: opcional

 Sistema de Câmera de Vídeo Digital: Opcional

 Detecção de borda de vídeo (somente com câmera de vídeo digital): Opcional

 Detecção de borda óptica e de vídeo (somente com câmera): Somente opção M3

 Software MetLogix DC (FOV) para câmera de vídeo digital: Opcional

 Lentes (uma necessária, não incluída): 10X, 20X, 25X, 31,25X, 50X, 100X

 Diafragma de íris: Opcional

 Torno Rotativo de Precisão: Opcional

 Bloco em Vee na Base Rotativa: Opcional

 Torno Fixo de Precisão: Opcional

 Centros e Vees de Precisão: Opcional

 Suporte de Trabalho de Placa de Vidro: Opcional

 Suporte de Armário 32": Opcional

 Suporte de Armário 23": Opcional

 Dossel e Cortinas: OpcionalTipo de Sistema: Bancada Superior
