Draga VERDÉS para argila, areia ou terras

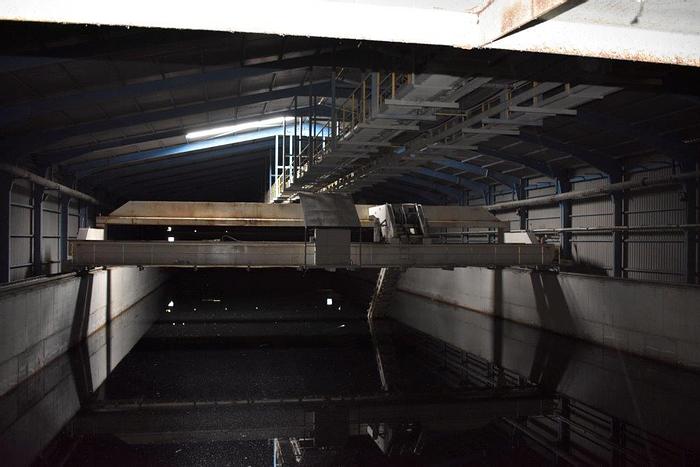

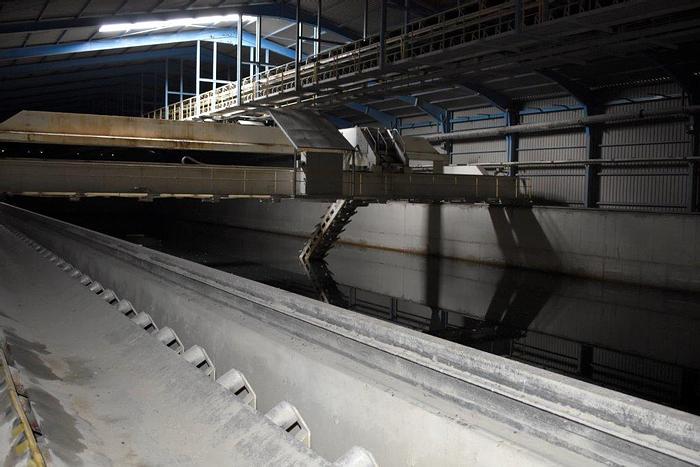

Draga de caçamba para pequena, média e grande produção, adapta-se a todo tipo de argila, areia ou outros. Esta máquina é composta basicamente por um carro que transporta a lança, montado sobre uma ponte de translação, na qual são fixados os diferentes mecanismos e acionados por várias caixas de engrenagens.

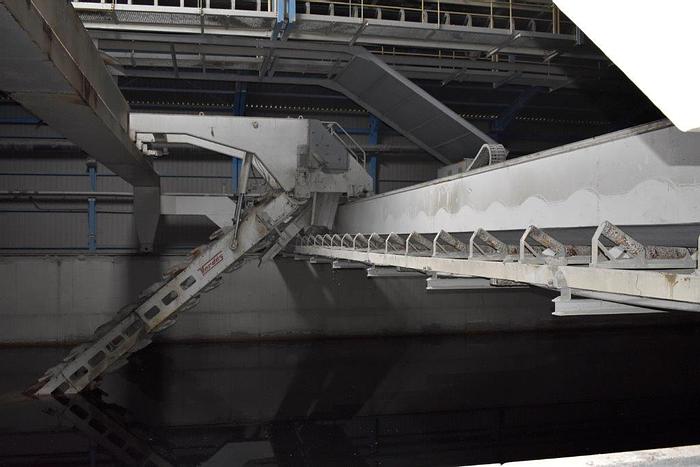

A corrente com suas caçambas é acionada por um motor-redutor direto ao eixo das rodas motrizes, conferindo-lhe um movimento suave, regular e silencioso. A corrente da caçamba é fabricada em aço temperado com alta resistência estrutural e ao desgaste. As caçambas são fabricadas em chapa estampada e as partes que ficam em contato com a argila são em chapa de aço resistente ao desgaste. As rodas motrizes internas da corrente porta-caçamba são dentadas mecanizadas com dentes, fixadas por meio de parafusos para sua substituição, formando uma engrenagem de 120° com três setores.

A movimentação do carro porta-barra é realizada por meio de dois moto-redutores com variador de frequência, previstos para trabalhar em duas velocidades principais, uma de trabalho e outra rápida. A elevação e graduação das diferentes posições da lança com suas correntes e caçambas, é obtida por meio de uma unidade hidráulica formada por dois pistões, um central e codificadores de posicionamento. Estes são comandados por um gabinete PLC programado com todos os dispositivos relevantes para o controle e segurança de todos os movimentos da máquina.

DADOS TÉCNICOS Envergadura: altura com lança a 45º ............... .......................... .. 13800 mm jib + comprimento da ponte ...................................... 19900 mm de largura entre trilhos .............................. .. ... 25500 mm Profundidade máxima de escavação sob a via ............................... .. 10300 mm Número de caçambas. .........................:. 48 Capacidade da caçamba ....................................... ....................... 65 lts Produção mínima ...................... ......................... ....................... ...... 60 m3 / h Produção máxima ....................................... .......... ............................. 100 m3 / h Velocidade mínima da corrente .............. ............................................. 20 m/min Corrente máxima Rapidez ............................................. .... ........ 35 m / min Potência de acionamento por corrente (2 caixas de engrenagens) ............................... ......... 30 kW Velocidade de deslocamento da lança ..................... ........... ......... 0,007 rad/seg. Tempo de subida/descida da lança ....................................... ........ 3 min Potência central hidráulica ..................................... .......... ................... 4 kW Velocidade do carro .............. ............................. ................... ................ 0,04 + 0,1 m/seg. Potência de arrasto do carrinho (2 caixas de engrenagens) ...................................... 0, 55 kW Velocidade da ponte ...................... 0,04 + 0,16 m / seg. Potência da ponte (2 caixas de engrenagens) ........................... .. ...... 1, 1 kW Velocidade da esteira tensora ..................... ........... ................. 1 m / seg. Potência da fita ....................................... ......................................... 3 kW Potência total dos motores instalados ...... ....................................... 25.3 kW Peso total aproximado .............................. .............................. 45.000 kg.
